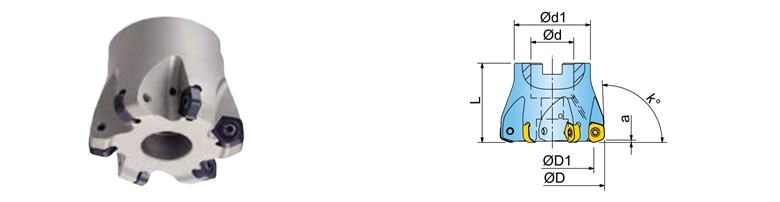

Ref. | Descrição | D | D1 | d | d1 | L | k | a | Z | Ângulo |
---|---|---|---|---|---|---|---|---|---|---|
0304000KP050001 | Roca - Ø50 X 50 | 50 | 36,5 | 22 | 40 | 50 | 92 | 1,5 | 5 | 0,2° |
0304000KP052001 | Roca - Ø52 X 50 | 52 | 38,5 | 22 | 40 | 50 | 92 | 1,5 | 5 | 0,6° |
0304000KP063001 | Roca - Ø63 X 50 | 63 | 49,4 | 27 | 48 | 50 | 92 | 1,5 | 6 | 0,7° |
0304000KP066001 | Roca - Ø66 X 50 | 66 | 52,4 | 27 | 48 | 50 | 92 | 1,5 | 6 | 0,7° |
0304000KP080001 | Roca - Ø80 X 50 | 80 | 66,4 | 27 | 60 | 50 | 92 | 1,5 | 7 | 0,7° |
0304000KP100001 | Roca - Ø100 X 55 | 100 | 86,4 | 32 | 70 | 55 | 92 | 1,5 | 8 | 0,7° |
0304000KP125001 | Roca - Ø125 X 55 | 125 | 111,4 | 40 | 90 | 55 | 92 | 1,5 | 10 | 0,9° |
0304000KP160001 | Roca - Ø160 X 55 | 160 | 146,4 | 40 | 110 | 55 | 92 | 1,5 | 12 | 0,7° |
