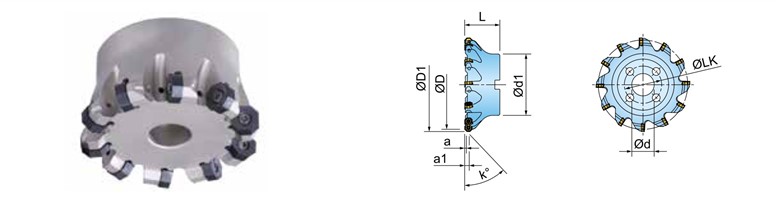

Ref. | Descrição | D | D1 | d | d1 | LK | L | k | a | a1 | Z |
---|---|---|---|---|---|---|---|---|---|---|---|
0304000PO040003 | Roca - Ø40 X 48,3 | 40 | 48,3 | 16 | 30 | - | 40 | 43 | 3 | 8 | 4 |
0304000PO050003 | Roca - Ø50 X 58,3 | 50 | 58,3 | 22 | 45 | - | 40 | 43 | 3 | 8 | 4 |
0304000PO050004 | Roca - Ø50 X 58,3 | 50 | 58,3 | 22 | 45 | - | 40 | 43 | 3 | 8 | 6 |
0304000PO063003 | Roca - Ø63 X 71,3 | 63 | 71,3 | 22 | 55 | - | 40 | 43 | 3 | 8 | 6 |
0304000PO063004 | Roca - Ø63 X 71,3 | 63 | 71,3 | 22 | 55 | - | 40 | 43 | 3 | 8 | 8 |
0304000PO080003 | Roca - Ø80 X 88,3 | 80 | 88,3 | 27 | 70 | - | 50 | 43 | 3 | 8 | 7 |
0304000PO080004 | Roca - Ø80 X 88,3 | 80 | 88,3 | 27 | 70 | - | 50 | 43 | 3 | 8 | 10 |
0304000PO100003 | Roca - Ø100 X 108,3 | 100 | 108,3 | 32 | 85 | - | 55 | 43 | 3 | 8 | 8 |
0304000PO100004 | Roca - Ø100 X 108,3 | 100 | 108,3 | 32 | 85 | - | 55 | 43 | 3 | 8 | 12 |
0304000PO125003 | Roca - Ø125 X 133,3 | 125 | 133,3 | 40 | 100 | - | 63 | 43 | 3 | 8 | 10 |
0304000PO125004 | Roca - Ø125 X 133,3 | 125 | 133,3 | 40 | 100 | - | 63 | 43 | 3 | 8 | 16 |
0304000PO160002 | Roca - Ø160 X 168,3 | 160 | 168,3 | 40 | 110 | 66,7 | 63 | 43 | 3 | 8 | 12 |
0304000PO160003 | Roca - Ø160 X 168,3 | 160 | 168,3 | 40 | 110 | 66,7 | 63 | 43 | 3 | 8 | 20 |
