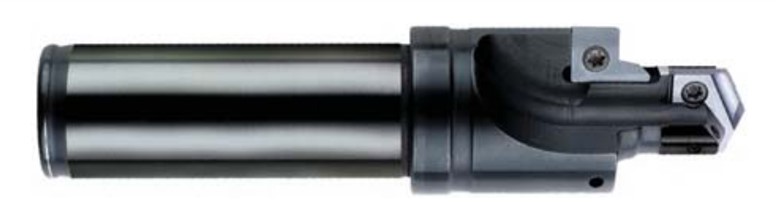

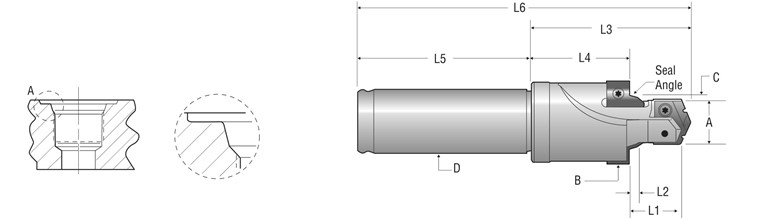

Ref. | Descrição | A | L1 | B | Ângulo | C | L2 | L3 | L4 | D | L5 | L6 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1102050004Y063F | Suporte - 7/16-20 UNF-2B | 9.8 | 20.3 | 21.4 | 12° | 12.5 | 2.7 | 45.1 | 22.8 | 15.88 | 47.6 | 92.8 |
1102050005Z063F | Suporte - 1/2-20 UNF-2B | 11.5 | 20.3 | 23.0 | 12° | 14.1 | 2.7 | 45.1 | 22.4 | 15.88 | 47.6 | 92.8 |
11020500060075F | Suporte - 9/16-18 UNF-2B | 13.0 | 21.8 | 24.6 | 12° | 15.7 | 2.7 | 53.5 | 29.0 | 19.05 | 50.0 | 103.5 |
11020500080075F | Suporte - 3/4-16 UNF-2B | 17.5 | 23.8 | 30.7 | 15° | 20.7 | 2.7 | 56.7 | 29.2 | 19.05 | 50.0 | 106.7 |
11020500101100F | Suporte - 7/8-14 UNF-2B | 20.5 | 26.3 | 34.0 | 15° | 24.0 | 2.7 | 60.7 | 30.1 | 25.40 | 57.9 | 118.6 |
11020500122125F | Suporte - 1 1/16-12 UN-2B | 25.0 | 29.3 | 42.1 | 15° | 29.2 | 3.5 | 73.4 | 38.9 | 31.75 | 57.9 | 131.3 |
11020500142125F | Suporte - 1 3/16-12 UN-2B | 28.0 | 29.3 | 45.3 | 15° | 32.4 | 3.5 | 73.4 | 38.2 | 31.75 | 57.9 | 131.3 |
11020500162125F | Suporte - 1 5/16-12 UN-2B | 31.2 | 29.3 | 48.5 | 15° | 35.6 | 3.5 | 73.4 | 37.5 | 31.75 | 57.9 | 131.3 |
11020500203150F | Suporte - 1 5/8-12 UN-2B | 39.0 | 29.3 | 58.7 | 15° | 43.6 | 3.5 | 84.1 | 46.6 | 38.10 | 68.3 | 152.4 |
11020500243150F | Suporte - 1 7/8-12 UN-2B | 45.5 | 29.3 | 65.0 | 15° | 49.9 | 3.5 | 84.1 | 45.2 | 38.10 | 68.3 | 152.4 |
11020500324150F | Suporte - 2 1/2-12 UN-2B | 61.5 | 29.3 | 88.0 | 15° | 65.8 | 3.5 | 103.2 | 60.8 | 38.10 | 68.3 | 171.4 |
