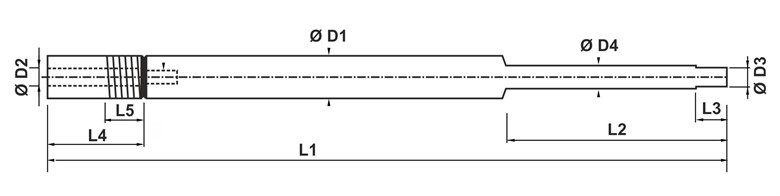

Ref. | Descrição | DIN | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | L5 |
---|---|---|---|---|---|---|---|---|---|---|---|
H706000120AM06C | M6 - Ø11 | M6 | 11 | 9 | 4,9 | 6 | 120 | 40 | 8 | 23 | 10,5 |
H706000200AM06L | M6 - Ø11 | M6 | 11 | 9 | 4,9 | 6 | 200 | 40 | 8 | 23 | 10,5 |
H706000120AM07C | M7 - Ø12 | M7 | 12 | 10 | 5,5 | 7 | 120 | 40 | 9 | 23 | 10,5 |
H706000200AM07L | M7 - Ø12 | M7 | 12 | 10 | 5,5 | 7 | 200 | 40 | 9 | 23 | 10,5 |
H706000120AM08C | M8 - Ø13 | M8 | 13 | 11 | 6,1 | 8 | 120 | 40 | 10 | 23 | 10,5 |
H706000200AM08L | M8 - Ø13 | M8 | 13 | 11 | 6,1 | 8 | 200 | 40 | 10 | 23 | 10,5 |
H706000120AM10C | M10 - Ø15 | M10 | 15 | 13 | 7,9 | 10 | 120 | 50 | 12 | 25 | 12,5 |
H706000200AM10L | M10 - Ø15 | M10 | 15 | 13 | 7,9 | 10 | 200 | 50 | 12 | 25 | 12,5 |
H706000120AM12C | M12 - Ø15 | M12 | 15 | 13 | 6,9 | 9 | 120 | 50 | 11 | 25 | 12,5 |
H706000200AM12L | M12 - Ø15 | M12 | 15 | 13 | 6,9 | 9 | 200 | 50 | 11 | 25 | 12,5 |
H706000120AM14C | M14 - Ø17 | M14 | 17 | 15 | 8,9 | 11 | 120 | 60 | 12,5 | 25 | 12,5 |
H706000200AM14L | M14 - Ø17 | M14 | 17 | 15 | 8,9 | 11 | 200 | 60 | 12,5 | 25 | 12,5 |
H706000120AM16C | M16 - Ø18 | M16 | 18 | 16 | 8,9 | 12 | 120 | 60 | 12,5 | 25 | 12,5 |
H706000200AM16L | M16 - Ø18 | M16 | 18 | 16 | 8,9 | 12 | 200 | 60 | 12,5 | 25 | 12,5 |
H706000200AM18C | M18 - Ø20 | M18 | 20 | 18 | 10,9 | 14 | 200 | 65 | 13 | 25 | 12,5 |
H706000300AM18L | M18 - Ø20 | M18 | 20 | 18 | 10,9 | 14 | 300 | 65 | 13 | 25 | 12,5 |
H706000200AM20C | M20 - Ø22 | M20 | 22 | 20 | 11,9 | 16 | 200 | 70 | 14 | 25 | 12,5 |
H706000300AM20L | M20 - Ø22 | M20 | 22 | 20 | 11,9 | 16 | 300 | 70 | 14 | 25 | 12,5 |
H706000200AM22C | M22 - Ø24 | M22 | 24 | 22 | 14,4 | 18 | 200 | 80 | 15 | 27 | 15 |
H706000300AM22L | M22 - Ø24 | M22 | 24 | 22 | 14,4 | 18 | 300 | 80 | 15 | 27 | 15 |
H706000200AM24C | M24 - Ø24 | M24 | 24 | 22 | 14,4 | 18 | 200 | 80 | 15 | 27 | 15 |
H706000300AM24L | M24 - Ø24 | M24 | 24 | 22 | 14,4 | 18 | 300 | 80 | 15 | 27 | 15 |
H706000200AM27C | M27 - Ø26 | M27 | 26 | 24 | 15,9 | 20 | 200 | 80 | 17 | 30 | 20 |
H706000300AM27L | M27 - Ø26 | M27 | 26 | 24 | 15,9 | 20 | 300 | 80 | 17 | 30 | 20 |
